表面淬火機淬火工件冷至室溫后殘余應(yīng)力是否能全部消失？殘余應(yīng)力怎樣分布？

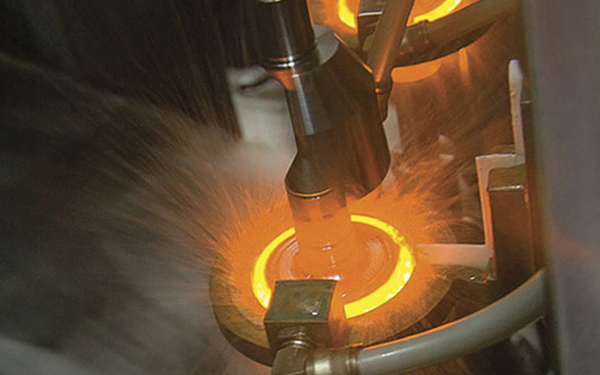

1.工件冷至室溫后，即使表層和心部溫度完全達到一致，淬火殘余應(yīng)力也不會全部消失。這是因為，在溫度較高時，屈服強度低的部位可以產(chǎn)塑憚變形，使應(yīng)力得到松弛。冷至較低的溫度后，各部位屈服強度都已提高，即使局部產(chǎn)生一些塑性變形，這點塑性變形也不足以使應(yīng)力爭部松弛。需要說明的是，不論哪一種殘余應(yīng)力，在工件冷卻過程中的不同階段分布情況是不一樣的。下面分別介紹熱應(yīng)力和組織應(yīng)力在工件冷卻過程中是如何變化的， 表面淬火機。
2.有些合金鋼，它們的過冷奧氏體非常穩(wěn)定，由高溫快速冷卻時不發(fā)生任何相變，室溫下的組織仍是單相奧氏體。用這種鋼制造的工件淬火時只產(chǎn)生熱應(yīng)力而不產(chǎn)生組織應(yīng)力。示意地表明了這種工件淬火冷卻過程中表面及中心的溫度及殘余應(yīng)力（熱應(yīng)力）隨時間變化的情況，同時繪出了前期，中期及后期殘余應(yīng)力沿工件分布的狀況。表面淬火機。
冷卻初期，熾熱的表面與冷卻介質(zhì)直接接觸并迅速冷卻，中心則只能通過熱傳導(dǎo)向表面散熱，冷卻緩慢。在這段期間，表面和中心的溫度差隨著時問的延長不斷增大，至?xí)r間t，達到最大值。此時中心和表面的殘余應(yīng)力也都達到最大值，但前者為拉應(yīng)力，后者為壓應(yīng)力。隨后，表面和中心溫差逐漸減小，再加上中心不斷產(chǎn)生塑性變形而使腑力松弛、殘余應(yīng)力不斷減小。f某一叫間b時，雖然內(nèi)外仍有韞著，1H表面和rf|心殘余麻力均已消失。到r冷卻的后期，表闖的溫度已基本不變，而中心的溫度卻要繼續(xù)降低，此時中心冷縮已大干表面，結(jié)果反而使表面受Ⅱ主而中心受拉。由j‘此時各部位溫度都已較低、屈服強度較高，殘余應(yīng)山已難于通過塑性變形而松弛，結(jié)果使工件內(nèi)外溫度一致后仍有殘余應(yīng)力保留下來，這就是殘余熱應(yīng)力。表面淬火機
3.有些合金鋼，在他們連續(xù)冷卻轉(zhuǎn)變圖中珠光體和貝氏體轉(zhuǎn)變曲線都非?？拷鳰s又高于室溫，用這周鋼制造的工件，可以在加熱奧氏體化后緩慢冷卻而不發(fā)生珠光體或貝氏體轉(zhuǎn)變。在這種情況下，基本上不產(chǎn)生熱應(yīng)力。如果冷至Ms后迅速冷卻，表面將率先冷至較低的溫度。在開始階段，表面形成的馬氏體數(shù)量比中心多，而且隨著時間的延續(xù)兩處馬氏體的數(shù)量越來相差越大。馬氏體的比容比奧氏體高，因而表面的膨脹量也要比中心大。結(jié)果使表面產(chǎn)生壓應(yīng)力，中心產(chǎn)生拉應(yīng)力，在時間兩處的殘余應(yīng)力同時達到最大值，隨后，表面于中心的溫差逐漸減小。在某一時間t2，表面與中心的內(nèi)應(yīng)力全部消失。此時，內(nèi)外仍有溫差，繼續(xù)冷卻下去，中心降溫已比表面快，馬氏體數(shù)量增加得比表面多，結(jié)果表面受拉而使中心受壓。由于馬氏體屈服強度高，應(yīng)力已難于松弛，工件內(nèi)外溫度一致后這種殘余應(yīng)力仍舊保留下來，這就是殘余組織應(yīng)力。表面了組織應(yīng)力的產(chǎn)生和變化過程以及冷卻的不同階段工件中組織應(yīng)力的分布狀況。
在實際生產(chǎn)條件下，淬火冷卻應(yīng)力是熱應(yīng)力和組織應(yīng)力的交叉迭加。
海德維表面淬火機10年專注感應(yīng)加熱研發(fā)與生產(chǎn),同比同行設(shè)備耐用30%左右,可根據(jù)客戶需求設(shè)計半自動、全自動設(shè)備,全國免費上門培訓(xùn)，安裝及調(diào)試。
掃描領(lǐng)取報價
