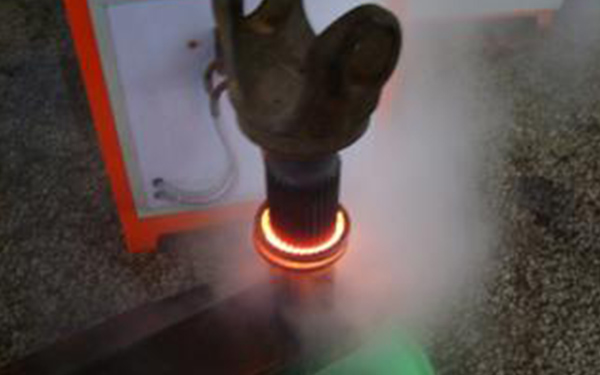

感應(yīng)淬火機(jī)床設(shè)備，淬火油冷卻特性如何?
作為淬火介質(zhì)的油應(yīng)滿足下列要求：
(1)閃點(diǎn)和燃點(diǎn)較高，以便減少淬火時(shí)發(fā)生火災(zāi)的危險(xiǎn)性。
(2)粘度較低，以便減小附著于工件而產(chǎn)生的損失。
(3)不易氧化，性能穩(wěn)定，以便減緩老化，延長(zhǎng)使用壽命。
(4)在過(guò)冷奧氏體極不穩(wěn)定的溫度區(qū)間有足夠高的冷速。
感應(yīng)淬火機(jī)床設(shè)備，淬火油都是礦物油。它們的特性溫度高于400℃，沸點(diǎn)較高，低溫區(qū)冷速較低。油在高溫區(qū)的冷速度低于水，即使在沸騰階段，它的冷速也不過(guò)與水在蒸汽膜階段的冷速相當(dāng)。油主要用于合金鋼淬火，優(yōu)點(diǎn)是可使淬火工件形狀畸變及開(kāi)裂傾向減小。生產(chǎn)中使用的淬火油可區(qū)分為一般機(jī)械油、普通淬火油、光亮淬火油、真空淬火油等四類(lèi)。
(1) 一般機(jī)械油淬火常用的機(jī)械油是20號(hào)油，它的粘度不高，閃點(diǎn)高于170℃．使用溫度為20—80℃。機(jī)械油的缺點(diǎn)是冷卻能力較低，容易氧化，老化較快。感應(yīng)淬火機(jī)床設(shè)備
(2)普通淬火油普通淬火油由餾分、精制后的石蠟基潤(rùn)滑油及催冷劑、抗氧劑及表面活性劑等組成。國(guó)產(chǎn)普通淬火油分為1號(hào)油、2號(hào)油和快速淬火油等三種。它們的粘度都比20號(hào)機(jī)油低，閃點(diǎn)與20號(hào)機(jī)油相同，特性溫度較高(1號(hào)油480℃、2號(hào)油580℃，快速淬火油600℃）。感應(yīng)淬火機(jī)床設(shè)備
(3)光亮淬火油在可控氣氛中加熱使工件表面能夠保持光亮，為了使工件淬火后仍能具有光亮的表面，開(kāi)發(fā)出了光亮淬火油。
工件在油中淬火時(shí)，油因受熱而裂化，所產(chǎn)生的樹(shù)脂狀物質(zhì)和灰分附著于工件，使其表面著色發(fā)暗。加人抗氧劑及光亮劑可使這個(gè)問(wèn)題得到解決。常用的添加劑有昧唑啉油酸鹽、聚異丁烯丁二酰亞胺、硫磷酸脂、2 6二叔丁基對(duì)甲酚、二烷基二硫磷酸鋅等。感應(yīng)淬火機(jī)床設(shè)備
(4)真空淬火油真空加熱時(shí)，工件在壓力為(1～5)×l0-4Pa的條件下淬火冷卻。如果采用油冷，淬火油直具有飽和蒸汽壓低光亮性好等特點(diǎn)。真空淬火油是由石蠟基潤(rùn)滑油經(jīng)餾分、溶劑脫脂、溶劑精制、白土處理發(fā)真空蒸餾、真空脫氣，再加入催冷劑、光亮劑、抗氧劑而制成的。國(guó)產(chǎn)真空淬火油分為1號(hào)油和2號(hào)油，閑點(diǎn)分別為170℃及210℃，飽和蒸氣艇約為665×10-5Pa(5×lO-SmmHg)，特性溫度分別為600C及580℃。壓力F降可使蒸汽胰階段延長(zhǎng)，特性溫度下降。感應(yīng)淬火機(jī)床設(shè)備
海德維10年專注感應(yīng)淬火機(jī)床設(shè)備研發(fā)與生產(chǎn),設(shè)備外機(jī)全面采用烤漆工藝，經(jīng)久耐用，防銹可長(zhǎng)達(dá)6年以上,客戶群體遍布國(guó)內(nèi)外，并且得到客戶的好評(píng),全國(guó)免費(fèi)上門(mén)培訓(xùn)，安裝及調(diào)試。
掃描領(lǐng)取報(bào)價(jià)
