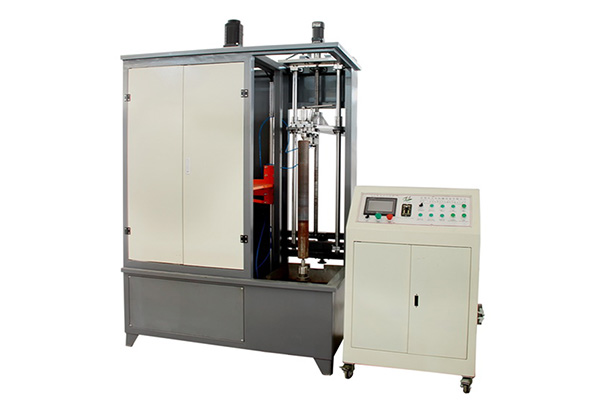

熱處理設備連續淬火機采用中頻KGPS250/8000晶閘管電源，GCLY1225數控機床，設備頻率為1～8kHz，最大輸出功率為160kW；連續淬火機感應器與軸的間隙5mm為準，以最大軸頸50mm計算，確定感應器內徑為60mm，高度為20mm，噴水圈與感應器間距15mm，噴水孔向下傾斜15°，噴水圈內徑90mm，噴水過程不影響加熱效果。 　熱處理工藝參數的理論計算及優化   加熱頻率根據淬火深度要求，按淬火機床設備給出的經驗公式來確定。

　　連續淬火機感應頻率：f最佳≤62500/X2 ，X為要求的淬硬層深度，考慮到變徑處淬硬層深連續的問題，將淬硬層深按3～4mm計算，f=62500/（3～4）2＝6944～3906Hz，試驗優化后取6000Hz。



　　連續淬火機電源功率：電源功率用PE＝馞/鏽璽，選50mm作為功率基準進行計算，F(xiàn)為一次淬火加熱面積，F(xiàn)＝Dh＝3.14×50×20=3140mm2＝31.4cm2，p為功率，一般0.71.0～2.0；鏽為感應器效率，一般為0.7～0.85，取為0.75；變壓器效率，一般0.7～0.8，為0.7。所以P＝（1～2）×31.4/0.75×0.7＝59～119kW，根據實際中頻設備可選功率100kW。

　　連續淬火機零件移動速度：零件移動速度計算公式v＝h/t（mm/s），其中h為感應器高度20mm，t為零件通過感應器達到溫度所需時間，一般t＝3s，v＝20/3=6.66mm/s。



　　所用數控機床F＝72V=479，優化后50mm花鍵、40mm花鍵移動速度為F460、F400、上端光軸處F360。

　　電參數：電壓400～450V，變壓比為10：1，電容3個。

　　連續淬火機淬火方式采用連續加熱淬火、噴液冷卻的淬火方式，淬火液采用0.3%聚乙烯醇。測其淬火冷卻介質的冷卻特性，最大冷卻速率為vMax＝159.6℃/s，v300＝95.2℃/s。

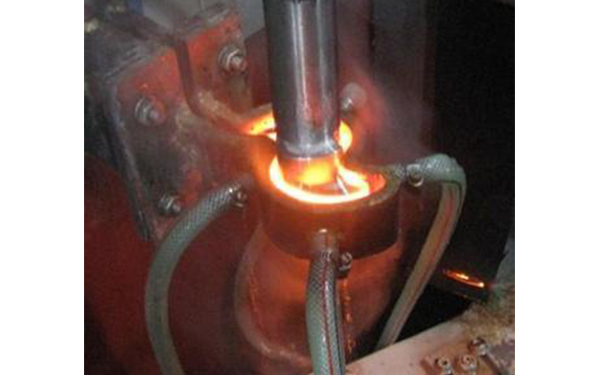

　　裝載時，螺紋端向下，預熱3s后以F400速度開始移動淬火，在變徑處延時1s后以F460速度移動至花鍵末端，加熱延時2s后以F320速度移動至軸頸末端，然后以F1000速度下落至噴水盒內，噴液延時15s。

        海德維連續淬火機可簽合同，可對公交易,設備無明火，溫度可調控,設備可單機使用，也可以配機器人實現無人化生產,根據客戶需求定制非標設備
