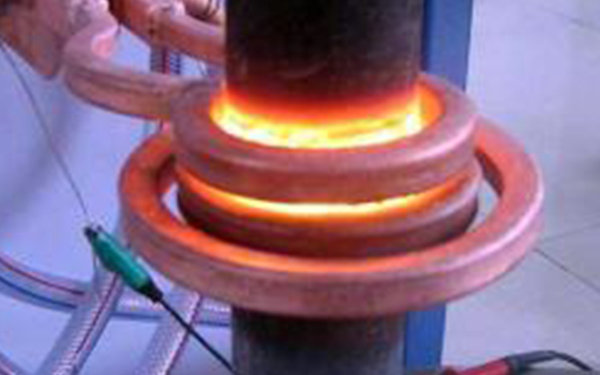

廣州高頻淬火設(shè)備增加水冷改善第二面加熱時(shí)對(duì)第一面淬硬區(qū)的影響？ 通過(guò)感應(yīng)器的多次改進(jìn)和現(xiàn)場(chǎng)試驗(yàn)，加熱效果很好。但是剖切檢驗(yàn)發(fā)現(xiàn)第一面的輪沿淬硬層和表面硬度比試驗(yàn)時(shí)用里氏硬度計(jì)測(cè)量時(shí)低了2mm，通過(guò)再現(xiàn)試驗(yàn)發(fā)現(xiàn)是由于輪體的尺寸太小，加熱第二面時(shí)，溫度高，傳導(dǎo)到第一面的淬硬區(qū)，導(dǎo)致第一面退火造成的。因而再次試驗(yàn)時(shí)，再加熱第二面時(shí)，對(duì)第一面采取水冷的方式降低溫度。



　　廣州高頻淬火設(shè)備試驗(yàn)結(jié)果？ 按照以上的改善方法，進(jìn)行MT檢測(cè)合格，剖切檢驗(yàn)數(shù)據(jù)，滿(mǎn)足熱處理技術(shù)要求，輪體剖切腐蝕相貌圖。硬化區(qū)組織為回火馬氏體，晶粒度為8.5級(jí)，基體區(qū)組織為珠光體+鐵素體，晶粒度為6級(jí)，組織及晶粒度合格。



　　海德維通過(guò)歐盟CE體系認(rèn)證、CE安全認(rèn)證及多項(xiàng)發(fā)明專(zhuān)利，設(shè)備無(wú)明火，溫度可調(diào)控，發(fā)貨前人工+專(zhuān)業(yè)檢測(cè)儀器檢查設(shè)備，使設(shè)備更穩(wěn)定使用更放心，免費(fèi)設(shè)計(jì)方案，免費(fèi)打樣，免費(fèi)試機(jī)
