用在線退火設(shè)備怎樣進(jìn)行變形鋁合金的熱處理？

　　純鋁及變形鋁合金常要經(jīng)受冷拔，冷軋等塑性變形過(guò)程。為了消除加工硬化效應(yīng)，須要進(jìn)行回復(fù)及再結(jié)晶退火。對(duì)焊接結(jié)構(gòu)、鍛件及不進(jìn)行再結(jié)晶退火的冷變形件，則常須進(jìn)行去應(yīng)力退火。硬鋁、超硬鋁和鍛鋁一般都要進(jìn)行固溶熱處理+時(shí)效處理，使合金強(qiáng)度大幅度提高。



　　退火

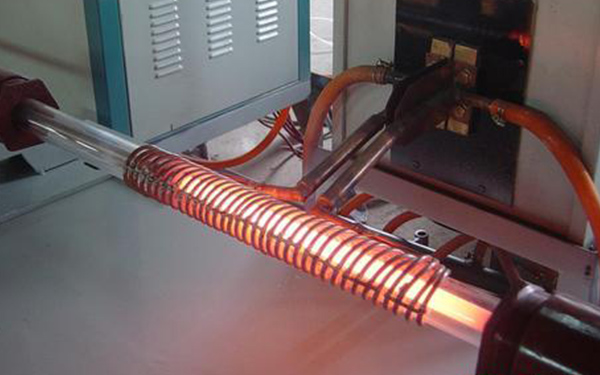

　　（l）用在線退火設(shè)備

        再結(jié)晶退火，工業(yè)純鋁及LF21、LF2、LF3等防銹鋁合金及LD5，JD6鍛鋁再結(jié)晶退火加熱溫度為350—400℃。LF5及LF6再結(jié)晶退火加熱溫度為310～330℃。常用硬鋁、LD2及LD1O鍛鋁再結(jié)晶退火加熱溫度為350—370℃。超硬鋁再結(jié)晶退火加熱溫度為370-390℃。空氣爐加熱時(shí)，工業(yè)純鋁及各種防銹鋁工件厚度<5mm時(shí)保溫時(shí)間以透燒為準(zhǔn)；厚度6—10mm時(shí)保溫30min。其它鉛合金工件厚度< 5mm時(shí)保溫40—60min，厚度6～lOmm時(shí)保溫60～90min。



　　(2)擊應(yīng)力退火

　　用在線退火設(shè)備去應(yīng)力退火主要用于工業(yè)純鋁及防銹鋁合金的焊接結(jié)構(gòu)。加熱溫度為150—200℃，保溫1—3h。

　　(3)完全退火

　　用在線退火設(shè)備完全退火主要用于硬鋁和超硬鋁，目的是獲得平衡組織及良好的塑性，以利于用較大的變形量進(jìn)行復(fù)雜的壓力加工。加熱溫度為390～420℃，保溫1～2h。

        海德維10年專(zhuān)注在線退火設(shè)備研發(fā)與生產(chǎn),同比同行設(shè)備耐用30%左右,為新能源汽車(chē)行業(yè)提供專(zhuān)業(yè)解決方案,免費(fèi)提供上門(mén)技術(shù)、工藝指導(dǎo)。
