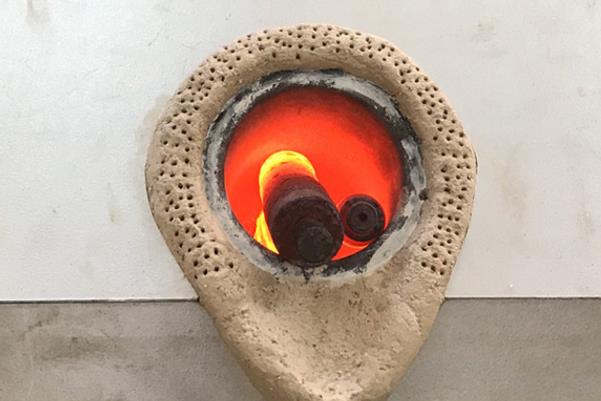

不銹鋼熔煉爐出鐵時(shí)將增碳劑加入澆包內(nèi)，然后沖入鐵液，增碳效率與鐵液的溫度有關(guān)。在正常的生產(chǎn)條件下，鐵液溫度較高，則碳較易溶于鐵液，增碳效率因而較高。

　　不銹鋼熔煉爐一般說來，增碳劑的顆粒小，則其與鐵液接觸的界面面積大，增碳的效率就會(huì)較高，但太細(xì)的顆粒易于在大氣中氧化，也易于被對(duì)流的空氣或抽塵所致的氣流帶走，因此，增碳劑顆粒尺寸的下限值以1.5mm為宜，而且其中不應(yīng)含有0.15mm以下的細(xì)粉。



　　顆粒尺寸的最大值，應(yīng)該以能在作業(yè)時(shí)間內(nèi)溶入鐵液為度。如果增碳劑在裝料時(shí)隨金屬爐料一同加入，碳與金屬的作用時(shí)間長，增碳劑的顆粒尺寸可以較大，上限值一般可為12mm。如果在出鐵時(shí)加入鐵液中，則顆粒尺寸宜小一些，上限值一般為6.5mm。

　　不銹鋼熔煉爐攪拌有利于改善增碳劑和鐵液的接觸狀況，提高其增碳效率。在增碳劑與爐料一同加入爐內(nèi)的情況下，有感應(yīng)電流的攪拌作用，增碳的效果較好。向包內(nèi)加增碳劑時(shí)，增碳劑可先置于包底，出鐵時(shí)使鐵液直沖增碳劑，或連續(xù)地將增碳劑投向液流，不可在出鐵后投放在澆包內(nèi)的液面上。



　　增碳劑如被卷入爐渣中，就不能與鐵液接觸，當(dāng)然會(huì)嚴(yán)重影響增碳效果。因此，如采用在出鐵時(shí)增碳的工藝，應(yīng)特別注意避免渣、鐵混出。 海德維不銹鋼熔煉爐可簽合同，可對(duì)公交易,設(shè)備外機(jī)全面采用烤漆工藝，經(jīng)久耐用，防銹可長達(dá)6年以上,客戶群體遍布國內(nèi)外，并且得到客戶的好評(píng),免費(fèi)設(shè)計(jì)方案，免費(fèi)打樣，免費(fèi)試機(jī)。
